أنواع اللوحات والخامات

لوحة واحدة أو مجموعة لوحات لمنشأة: ابدأ بالوظيفة والموقع، ثم ناقش معنا الخامة وطريقة التثبيت والإضاءة. يمكن أن تبدأ المحادثة باحتياج، أو رسم مبدئي، أو مخطط، أو صورة للموقع.

تصفّح أنواع اللوحات ناقش احتياجك

تحميل كتالوج أنواع اللوحات والخامات

PDF · نسخة محسّنة · ١٠٩ صفحات · نحو ٩٩ ميغابايت

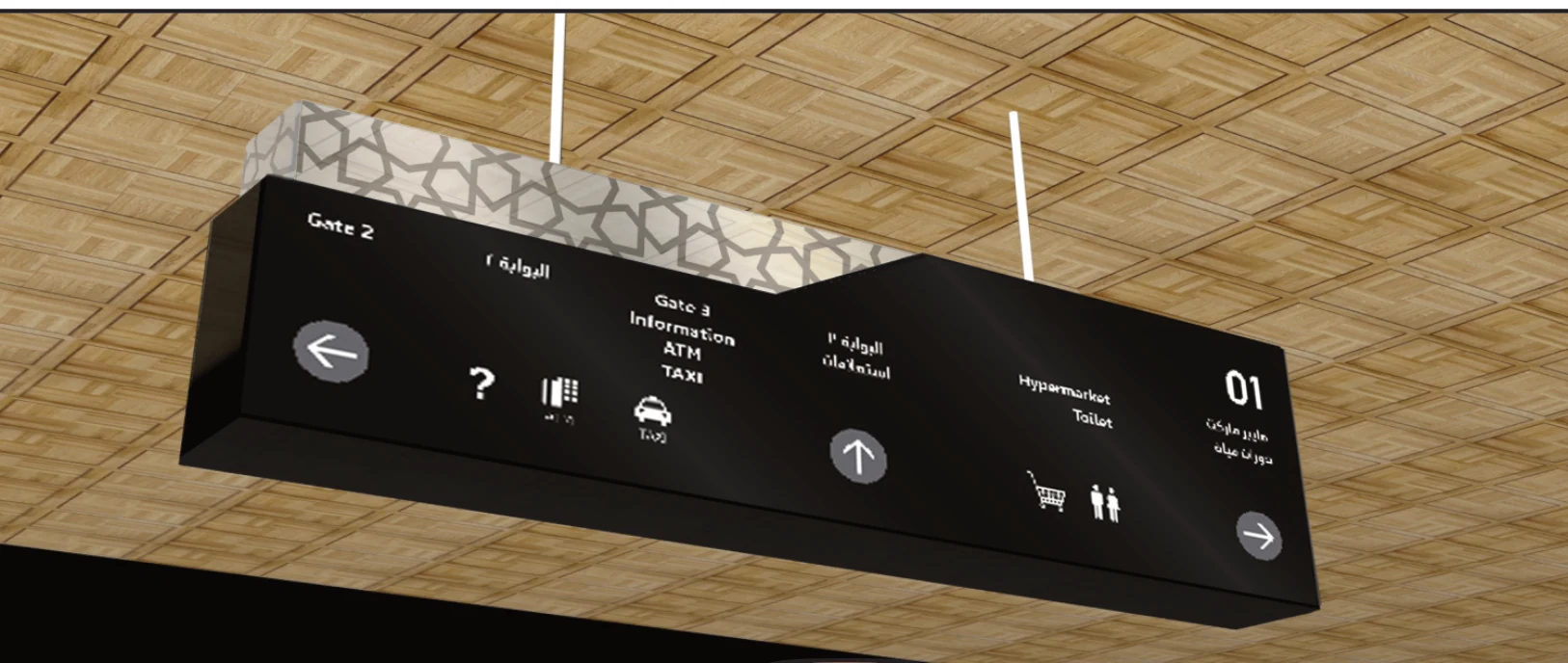

مثال أرشيفي للوحة توجيه سوداء معلّقة أسفل سقف، بكتابة عربية وإنجليزية وأسهم ورموز بيضاء. — مثال من الأرشيف — لوحة توجيه معلّقة داخل مبنى، الورقة 43.

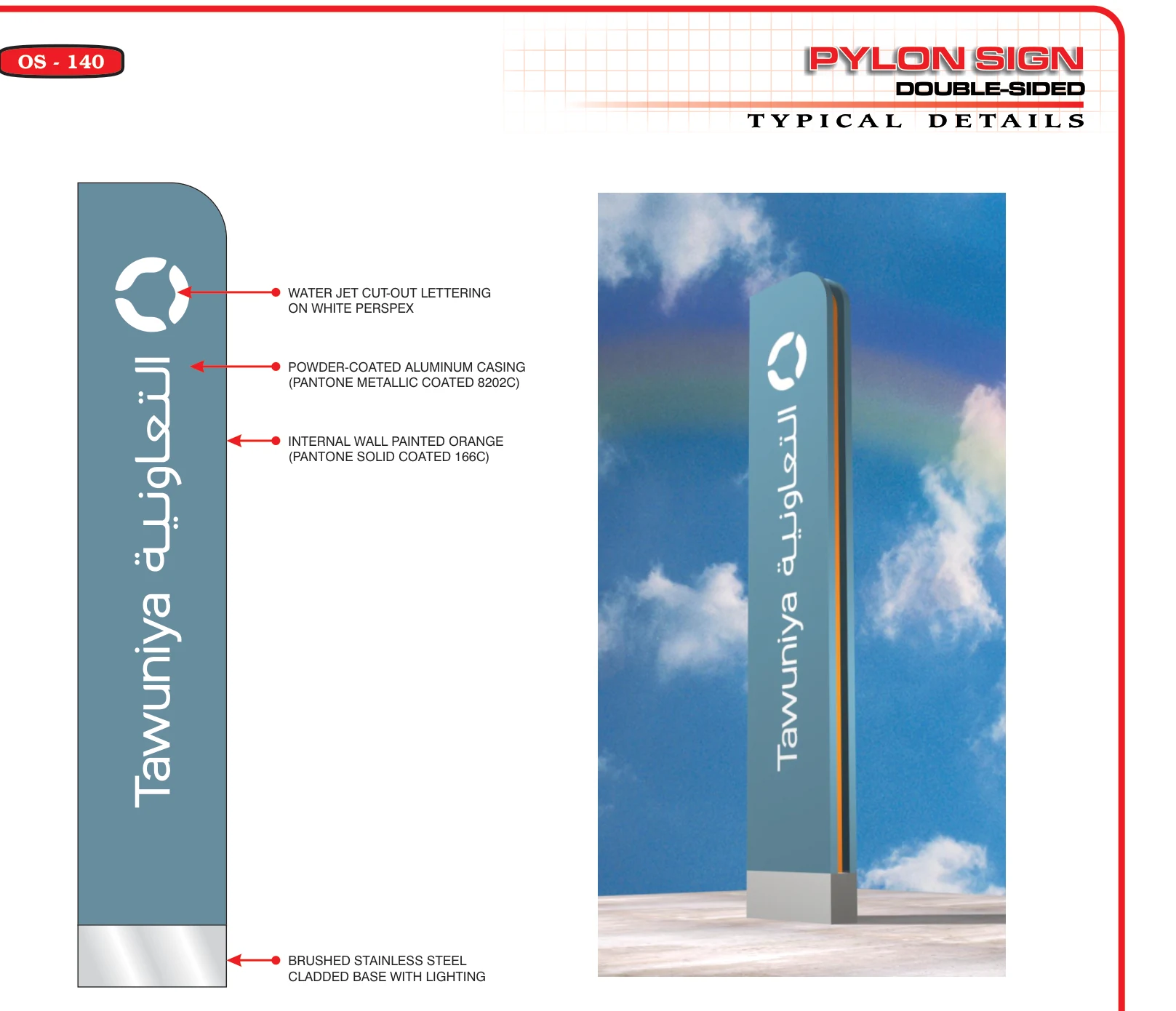

مثال أرشيفي لبرج لوحة خارجي يوضح الجسم والحروف وكسوة القاعدة، مع تعليقات على الخامات. — مثال إنشاء موثّق — برج خارجي

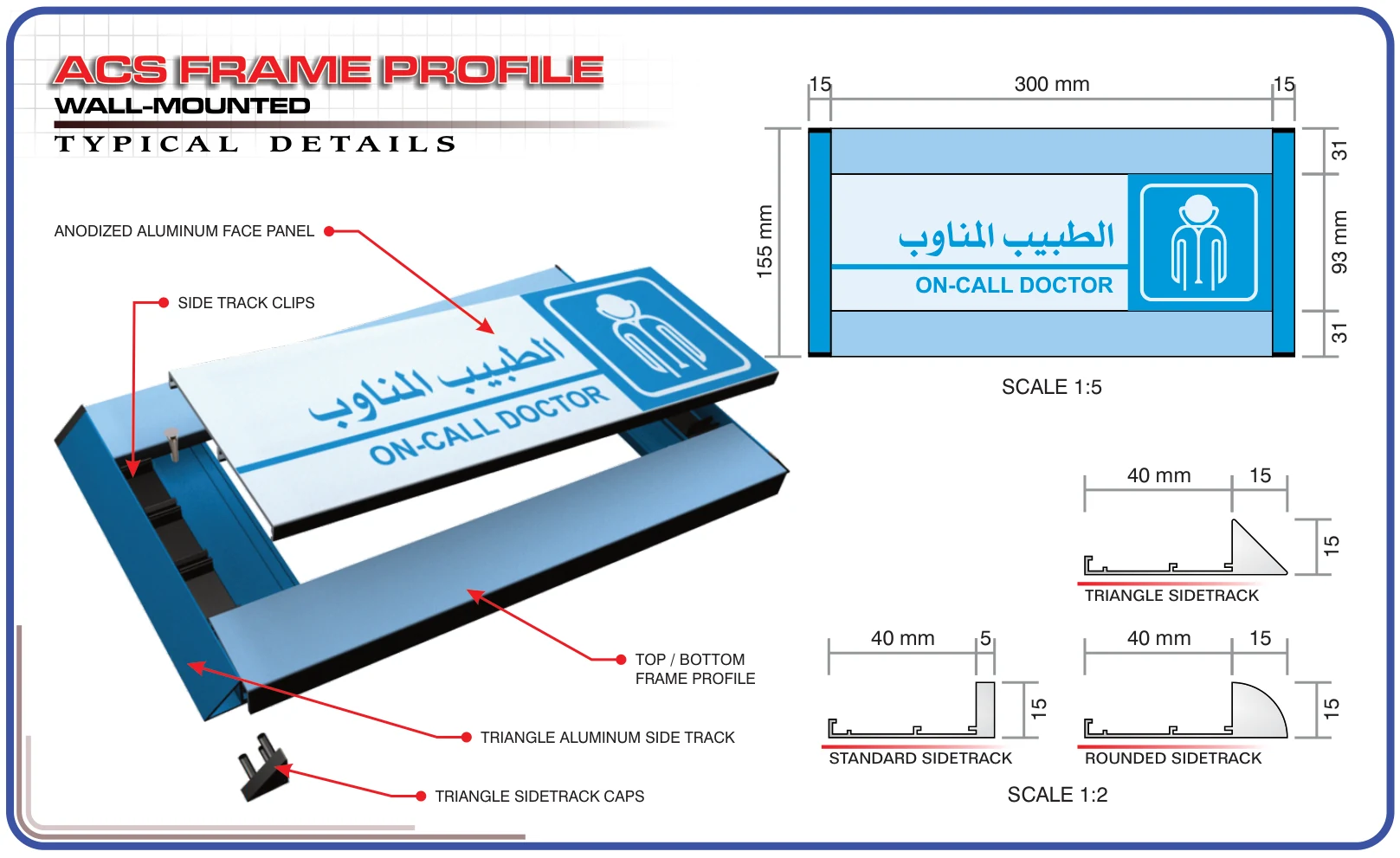

تفصيل أرشيفي للوحة جدارية بإطار ألمنيوم، يوضح الوجه والمشابك والمسارات الجانبية. — تفصيل أرشيفي — إطار لوحة جدارية

01 / أنواع اللوحات

اختر حسب وظيفة اللوحة

جميع هذه العائلات ضمن العرض الحالي للمصنع، بتأكيد المالك. الرسومات والأمثلة مختارة من كتالوج فني أرشيفي؛ الخامات والمكونات والمقاسات للطلب الجديد تُناقش بحسب المشروع.

لوحات داخلية معيارية وأدلة أقسام

لتسمية الغرف والأقسام وتوجيه الزوار، مع تقسيم المعلومات إلى شرائح أو لوحات يمكن تحديثها في التركيبات المخصصة لذلك.

التثبيت: على الجدار، بارزة عن الجدار، أو معلّقة من السقف؛ بوجه واحد أو وجهين بحسب التركيب.
الوجه والخامة: شرائح ألمنيوم أو ألواح PVC في أمثلة مختلفة.

الخامات والتجميع وتفاصيل المثال

الاستخدامات: الفصول الدراسية، غرف المستشفيات، المكاتب، أدلة الطوابق والأقسام.
الإطار والهيكل: قطاعات ألمنيوم مؤكسد، مجارٍ ومشابك ومسارات جانبية؛ وللتعليق قضبان وأنابيب فولاذية.
الكتابة والرسوم: طباعة بالشاشة الحريرية أو كتابة ورموز من الفينيل المقصوص.
الإضاءة: الأمثلة المعيارية المختارة غير مضيئة.
تحديث المعلومات: شرائح قابلة للاستبدال في بعض الأنظمة، وأوجه ثابتة ملصقة في تركيبات أخرى؛ لا ينطبق الاستبدال على كل لوحة.

تفصيل المثال فقط

في الرسم الجداري: مساحة الوجه الوسطى بعرض 300 مم، مع مسافة جانبية 15 مم لكل طرف، وارتفاع 155 مم. هذه أبعاد المثال وليست مقاساً قياسياً عاماً.

ناقش احتياجك

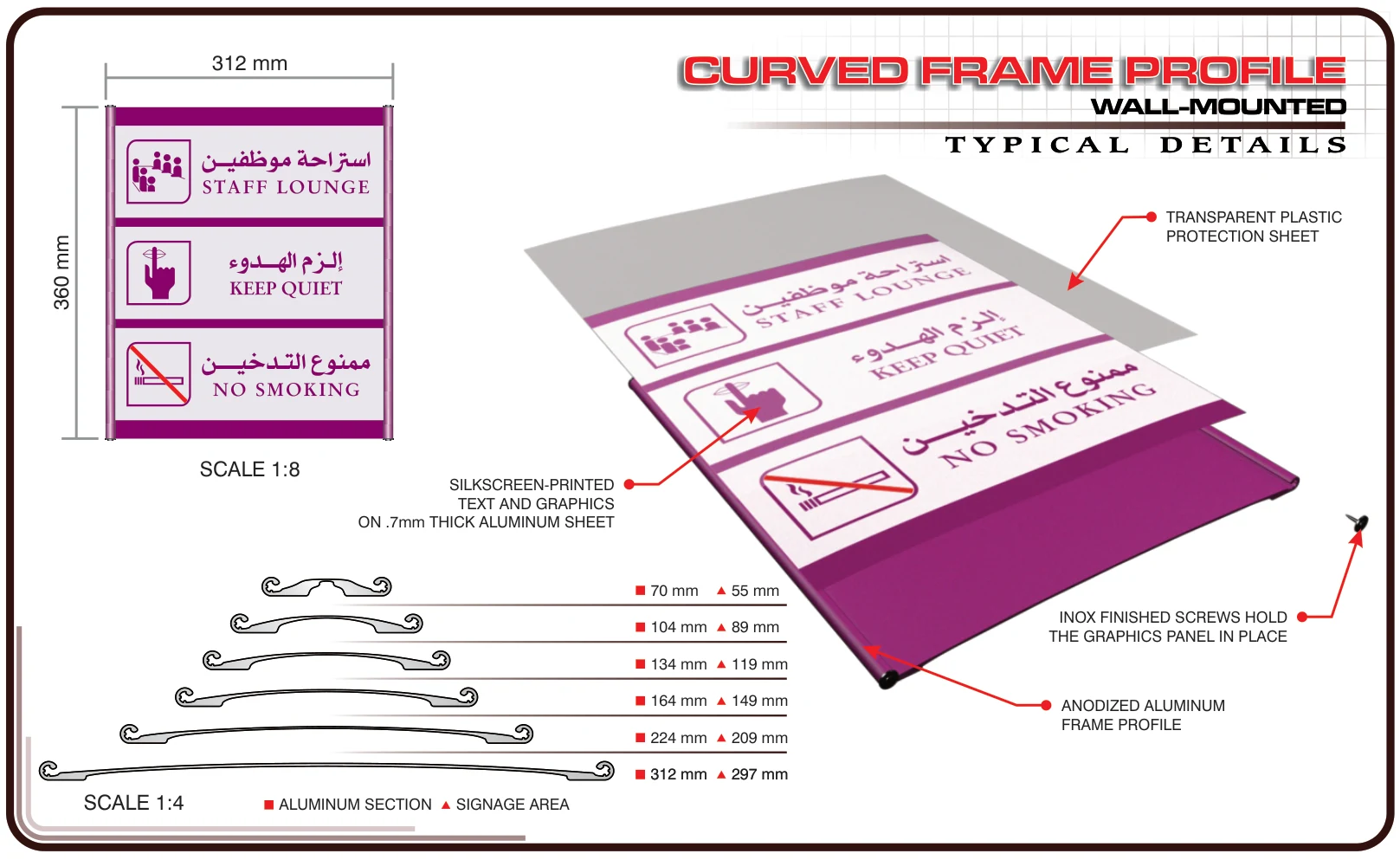

تفصيل فني من الأرشيف — وجه منحني، الورقة 19. افتح التفصيل بحجمه الكامل

لوحات داخلية بقطاعات منحنية

لوحات تعريف واتجاهات بوجه منحني، للغرف والاستقبال والممرات.

التثبيت: تركيبات جدارية ومعلّقة وبارزة، مع أمثلة للوحات توضع على المكتب.
الوجه والخامة: صفيحة ألمنيوم للمعلومات وطبقة شفافة لحماية الوجه في الأمثلة الموثقة.

الخامات والتجميع وتفاصيل المثال

الاستخدامات: المدارس، الأقسام الطبية، المكاتب والاستقبال.
الإطار والهيكل: إطار ألمنيوم مؤكسد وقطع جانبية ومسامير تثبيت.
الكتابة والرسوم: المعلومات على صفيحة داخل الإطار، منفصلة عن القطاع الحامل.
الإضاءة: المثال المختار غير مضيء.
تحديث المعلومات: يُفتح الإطار للوصول إلى صفيحة المعلومات؛ طريقة التحديث تتبع القطاع المختار.

تفصيل المثال فقط

توضح الورقة صفيحة معلومات من الألمنيوم بسماكة 0.7 مم مع طبقة حماية شفافة. السماكة تخص هذا التركيب.

ناقش احتياجك

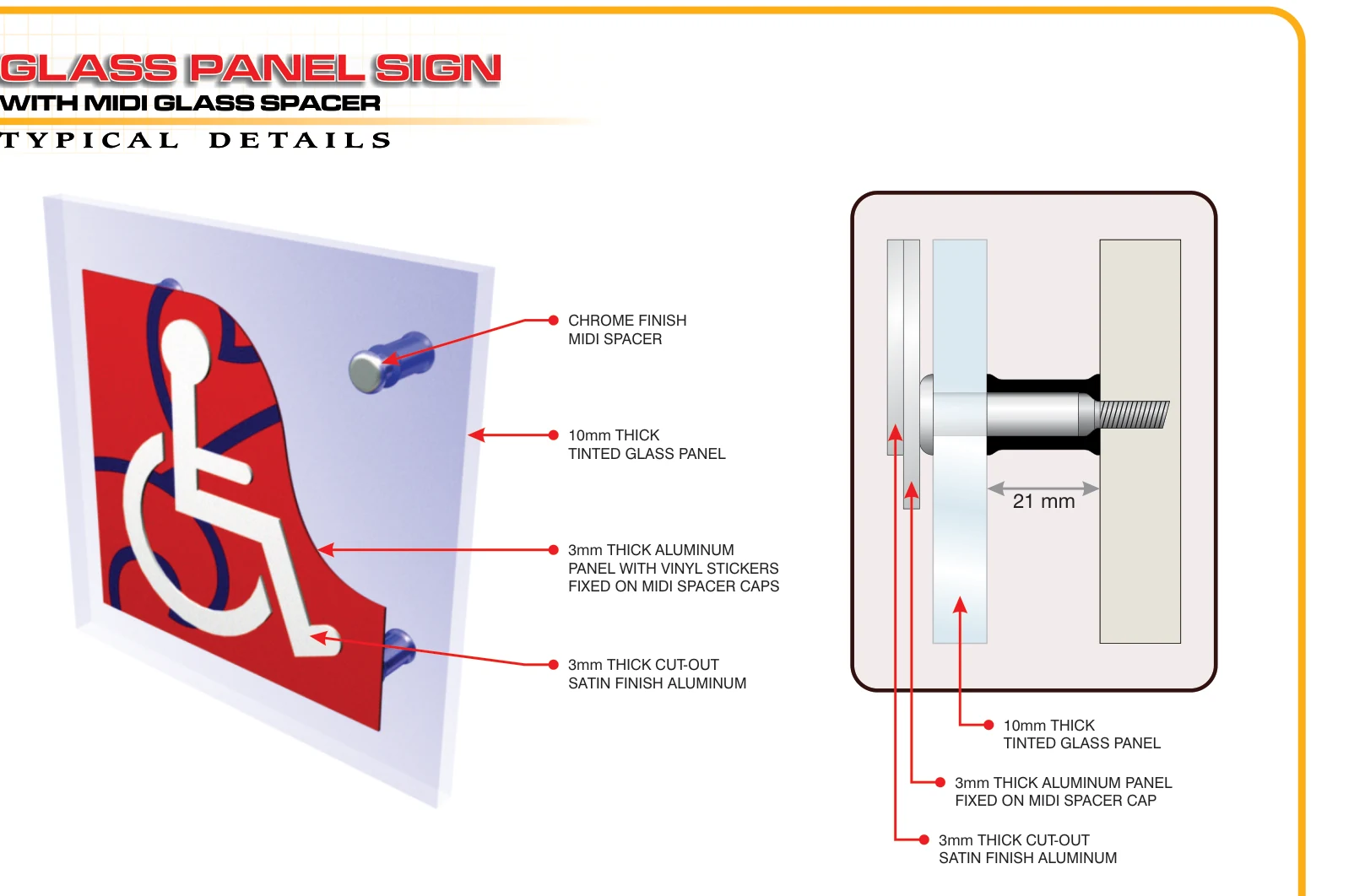

تفصيل أرشيفي للوحة زجاج حمراء ورسم جانبي للمباعد وطريقة تثبيت الكتابة. — تفصيل فني من الأرشيف — زجاج ومباعدات، الورقة 33. افتح التفصيل بحجمه الكامل

لوحات زجاج وأكريليك بمباعدات

لتعريف الغرف والمكاتب وعرض المعلومات، مع إبراز اللوحة عن سطح الجدار بمباعدات تثبيت.

التثبيت: على الجدار بمباعدات، أو باستخدام ملحقات تثبيت وحوامل بحسب المثال.
الوجه والخامة: زجاج ملوّن أو شفاف، أو أكريليك شفاف؛ ليست خامتين متطابقتين.

الخامات والتجميع وتفاصيل المثال

الاستخدامات: المكاتب، الاستقبال، أدلة الأقسام والمرافق.
الإطار والهيكل: مباعدات بتشطيب كروم، وقطع أو حوامل معدنية في بعض التركيبات.
الكتابة والرسوم: فينيل، معالجة بالسفع الرملي، أو كتابة مقصوصة من الألمنيوم والستانلس ستيل.
الإضاءة: غير مضيئة في هذا المثال؛ اللوحات ذات الإضاءة الطرفية موضحة ضمن عائلة اللوحات المضيئة.
تحديث المعلومات: يمكن فك اللوحة من مثبتاتها؛ هذا لا يعني أن الكتابة قابلة للاستبدال كشرائح النظام المعياري.

تفصيل المثال فقط

المثال المصوّر في الرسم: زجاج ملوّن بسماكة 10 مم، مع كتابة مقصوصة من ألمنيوم بسماكة 3 مم ومباعدات. لا يثبت الرسم نوع تقسية الزجاج أو قدرة تحمّل المثبتات.

ناقش احتياجك

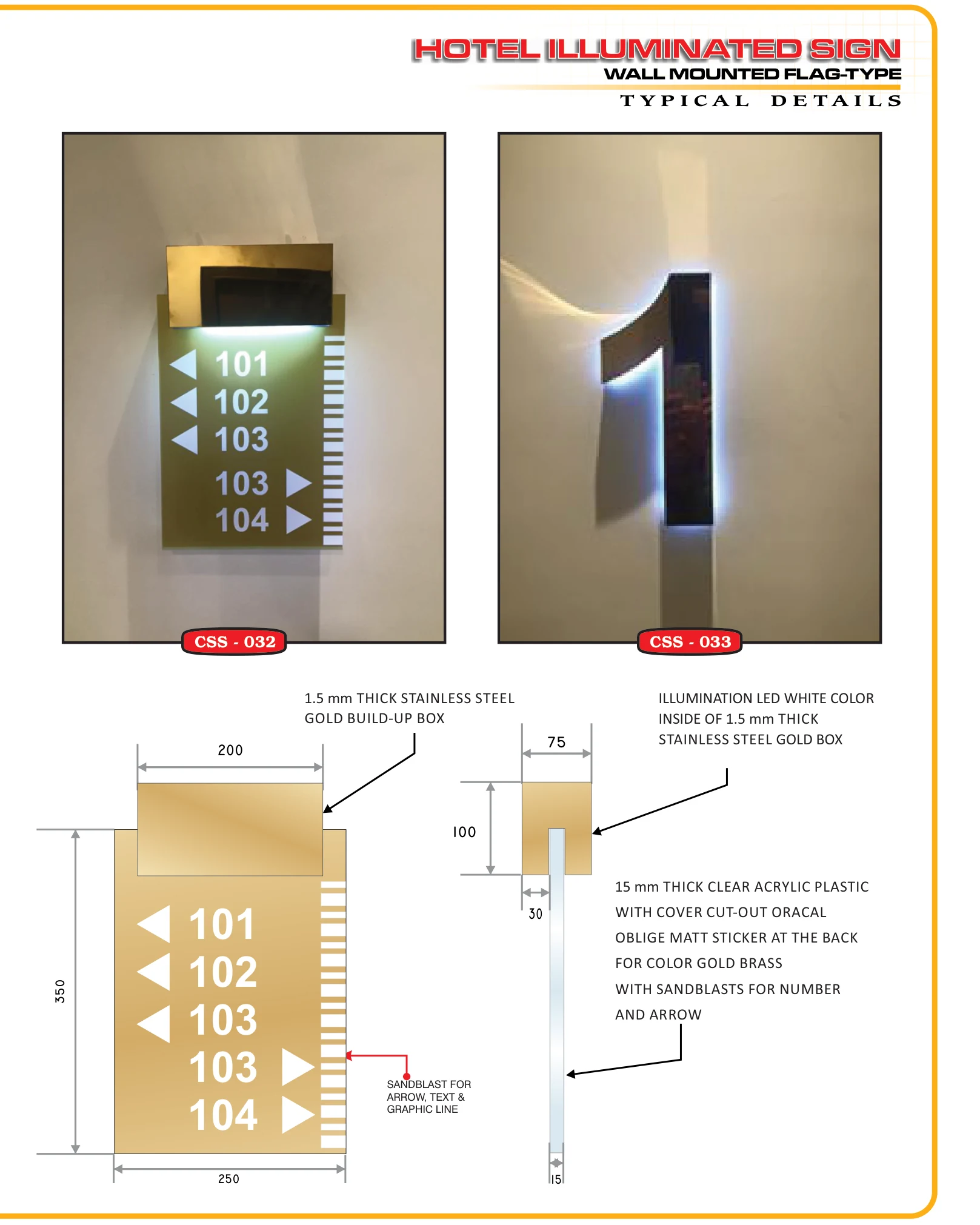

ورقة تفصيل أرشيفية توضح لوحة رقم غرفة وسهماً مضيئاً بصندوق معدني وأكريليك. — تفصيل فني من الأرشيف — لوحة مضيئة، الورقة 39. افتح التفصيل بحجمه الكامل

لوحات توجيه داخلية مضيئة

لوحات غرف واتجاهات تظهر فيها المعلومات بإضاءة طرفية أو داخل صندوق مضيء.

التثبيت: جدارية، بارزة عن الجدار أو معلّقة من السقف.
الوجه والخامة: زجاج أو أكريليك، أو أوجه بولي كربونات في بعض الصناديق.

الخامات والتجميع وتفاصيل المثال

الاستخدامات: ممرات المرافق، الاستقبال، غرف الفنادق والاتجاهات المعلّقة.
الإطار والهيكل: قطاعات ألمنيوم وصناديق وكسوات معدنية، مع مثبتات مناسبة لكل تركيب.
الكتابة والرسوم: كتابة مقصوصة، مناطق معتمة وشفافة، أو أرقام وأسهم معالجة بالسفع الرملي.
الإضاءة: الأرشيف يضم LED ومصابيح فلورسنت، مع فرق بين الإضاءة الطرفية والإضاءة الداخلية. يُحدد مصدر الإضاءة للمشروع الجديد عند مناقشة الطلب.
تحديث المعلومات: فتح صندوق الإضاءة أو فك الوجه يعتمد على التركيب؛ ليست جميعها لوحات معلومات معيارية.

تفصيل المثال فقط

رسم لوحة الفندق يوضح صندوق ستانلس ستيل ذهبي بسماكة 1.5 مم، وأكريليك شفاف بسماكة 15 مم، وإضاءة LED بيضاء. تفاصيل تخص هذا المثال فقط.

ناقش احتياجك

أبراج ولوحات تعريف وأدلة خارجية

لتعريف الموقع والمداخل والمباني، أو جمع أسماء الجهات والاتجاهات في لوحة قائمة بذاتها.

التثبيت: قائمة بذاتها أو مثبتة على الأرض؛ بوجهين أو ثلاثة أوجه في أمثلة مختلفة.
الوجه والخامة: ألمنيوم وأكريليك وزجاج، مع أمثلة تشطيب بالرخام والستانلس ستيل.

الخامات والتجميع وتفاصيل المثال

الاستخدامات: مداخل المدارس والمجمعات، المستشفيات، الشركات ومواقف السيارات.
الإطار والهيكل: هياكل فولاذية وقواعد ومراسي وكسوات؛ تختلف عن نظام الأعمدة الخفيف.
الكتابة والرسوم: حروف مقصوصة أو مطعّمة، شعارات مطبوعة ومناطق شفافة للإضاءة.
الإضاءة: تركيبات مضيئة وغير مضيئة موثقة؛ ليست كل الأبراج ذات إضاءة واحدة.
تحديث المعلومات: قد تكون المعلومات ضمن ألواح دليل منفصلة أو وجهاً مصنعاً ثابتاً؛ يتبع ذلك تصميم اللوحة.

تفصيل المثال فقط

المثال المختار يوضح جسم ألمنيوم مطلياً بالبودرة، وحروف أكريليك بيضاء مقصوصة، وقاعدة ستانلس ستيل بتشطيب مصقول بالفرشاة. تفاصيل الأساس والتثبيت تُحدد للموقع ولا تُنسخ من الأرشيف.

ناقش احتياجك

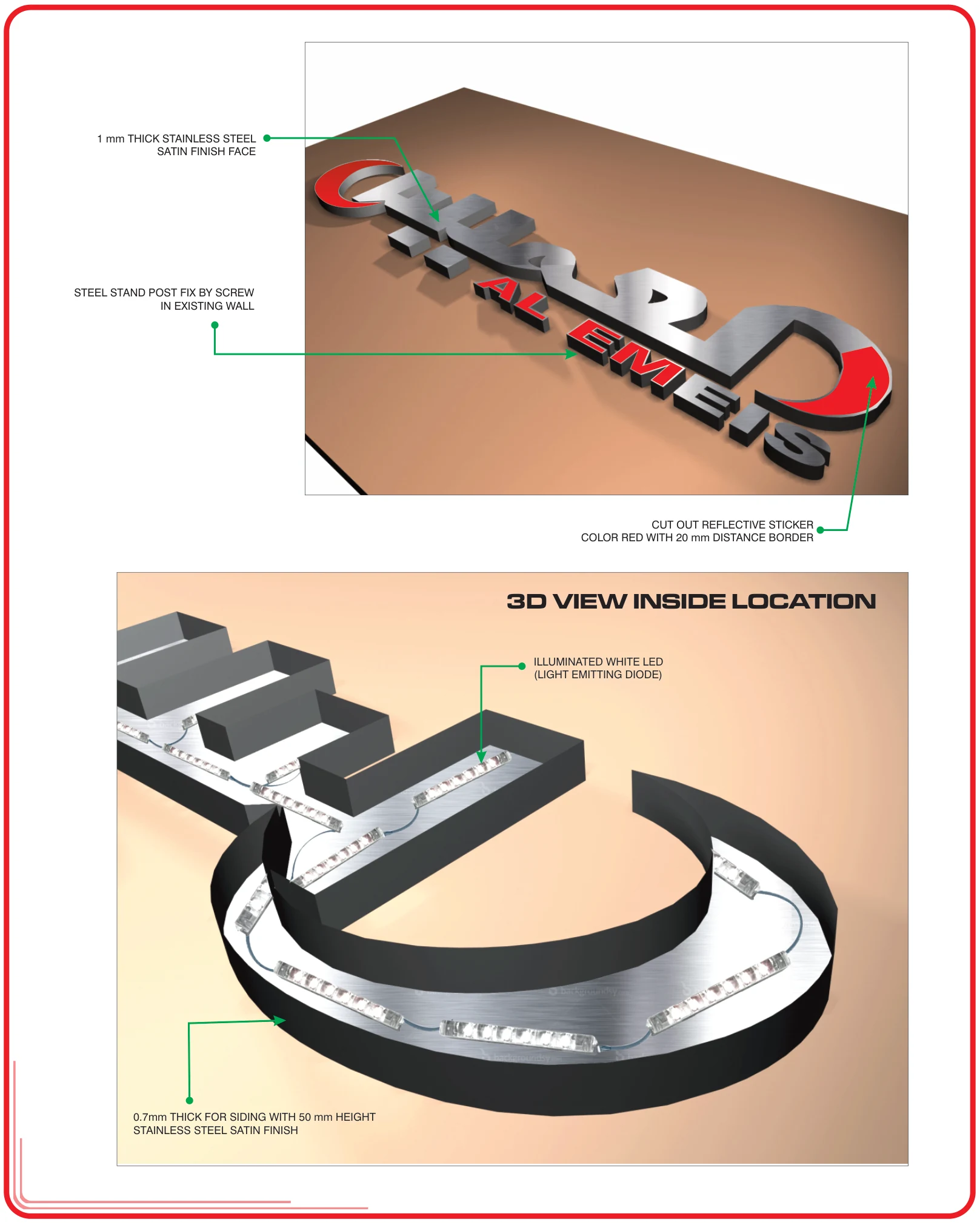

رسم أرشيفي للحروف المجسّمة يوضح الوجه والجوانب وحوامل الجدار ومكونات LED الداخلية. — مثال إنشاء موثّق — حروف مجسّمة، الورقة 65، النسخة الأولى. افتح التفصيل بحجمه الكامل

حروف وشعارات بارزة ومجسّمة

لأسماء المباني ولافتات الواجهات وهوية الاستقبال، بحروف مقصوصة أو مجسّمة ذات وجه وجوانب.

التثبيت: على الجدار أو الواجهة بمثبتات وحوامل، وأمثلة على هياكل أعلى المباني.
الوجه والخامة: ستانلس ستيل، ألمنيوم، نحاس، أكريليك أو صفائح معدنية مطلية بحسب التركيب.

الخامات والتجميع وتفاصيل المثال

الاستخدامات: المدارس، واجهات الشركات والمرافق، المتاجر والاستقبال.
الإطار والهيكل: جوانب للحروف المجسّمة، ظهور معدنية وحوامل تثبيت.
الكتابة والرسوم: الشكل ناتج عن قص الحروف وتجميعها؛ تشطيبات معدنية أو مطلية، مع فينيل في بعض الأمثلة.
الإضاءة: غير مضيئة، أو بإضاءة داخلية أو خلفية. يضم الأرشيف LED ونيون وفلورسنت؛ لا يحدد ذلك تقنية الطلب الجديد.
تحديث المعلومات: حروف وشعارات مصنّعة حسب الرسم، وليست شرائح معلومات قابلة للتبديل.

تفصيل المثال فقط

الرسم المختار: وجه ستانلس ستيل بسماكة 1 مم، وجوانب 0.7 مم بعمق 50 مم، وإضاءة LED بيضاء. هذه قيم المثال وليست سماكات موحدة للحروف.

ناقش احتياجك

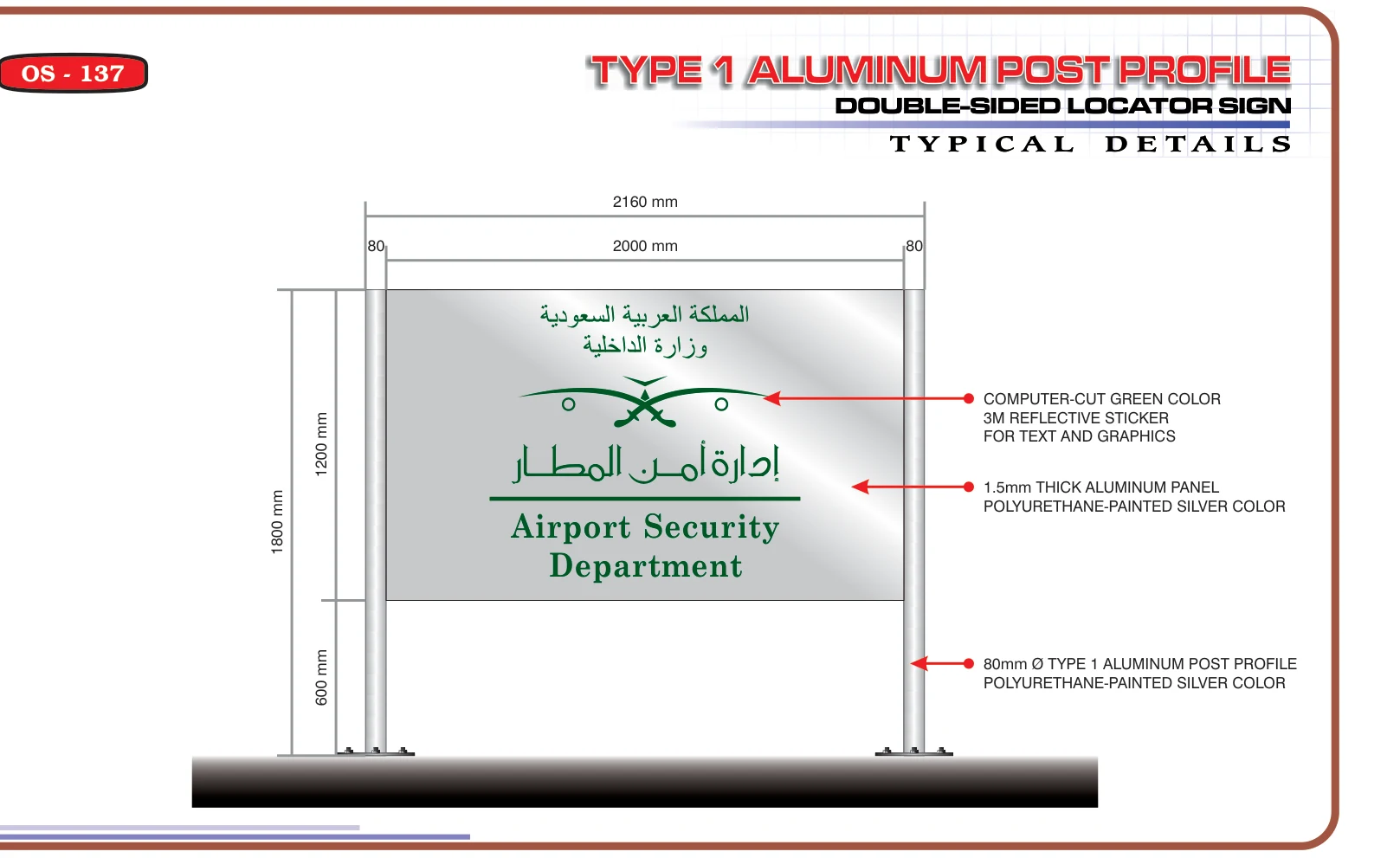

رسم تجميعي أرشيفي للوحة على أعمدة ألمنيوم يوضح الوجه وقطاع العمود والتثبيت. — تفصيل فني من الأرشيف — لوحة على أعمدة، الورقة 85. افتح التفصيل بحجمه الكامل

لوحات على أعمدة ولوحات معلومات المواقع

لتحديد المباني والاتجاهات أو عرض معلومات المشروع في الموقع.

التثبيت: ألواح على أعمدة أو إطارات؛ بوجه واحد أو وجهين حسب التركيب.
الوجه والخامة: أوجه ألمنيوم أو صفائح معدنية مطلية في تركيبات منفصلة.

الخامات والتجميع وتفاصيل المثال

الاستخدامات: المجمعات المدرسية، مداخل المرافق، مواقع المشاريع والمواقف.
الإطار والهيكل: قطاعات وأعمدة ألمنيوم، أو إطارات فولاذية للوحات المشاريع.
الكتابة والرسوم: فينيل مقصوص، شعارات مطبوعة بالحبر أو معلومات عاكسة بحسب المثال.
الإضاءة: أمثلة غير مضيئة وأخرى بصناديق مضيئة أو إضاءة خارجية؛ لا تُجمع في مواصفة واحدة.
تحديث المعلومات: لوحات معلومات ثابتة أو ألواح ضمن قطاعات؛ إمكانية التحديث تتبع طريقة التجميع.

تفصيل المثال فقط

توضح الورقة المختارة لوحة وأعمدة ألمنيوم وقطاعات التثبيت. لوحات المشاريع في الأرشيف لها تفاصيل أخرى؛ لا تُعمّم عليها تفاصيل هذا النظام.

ناقش احتياجك

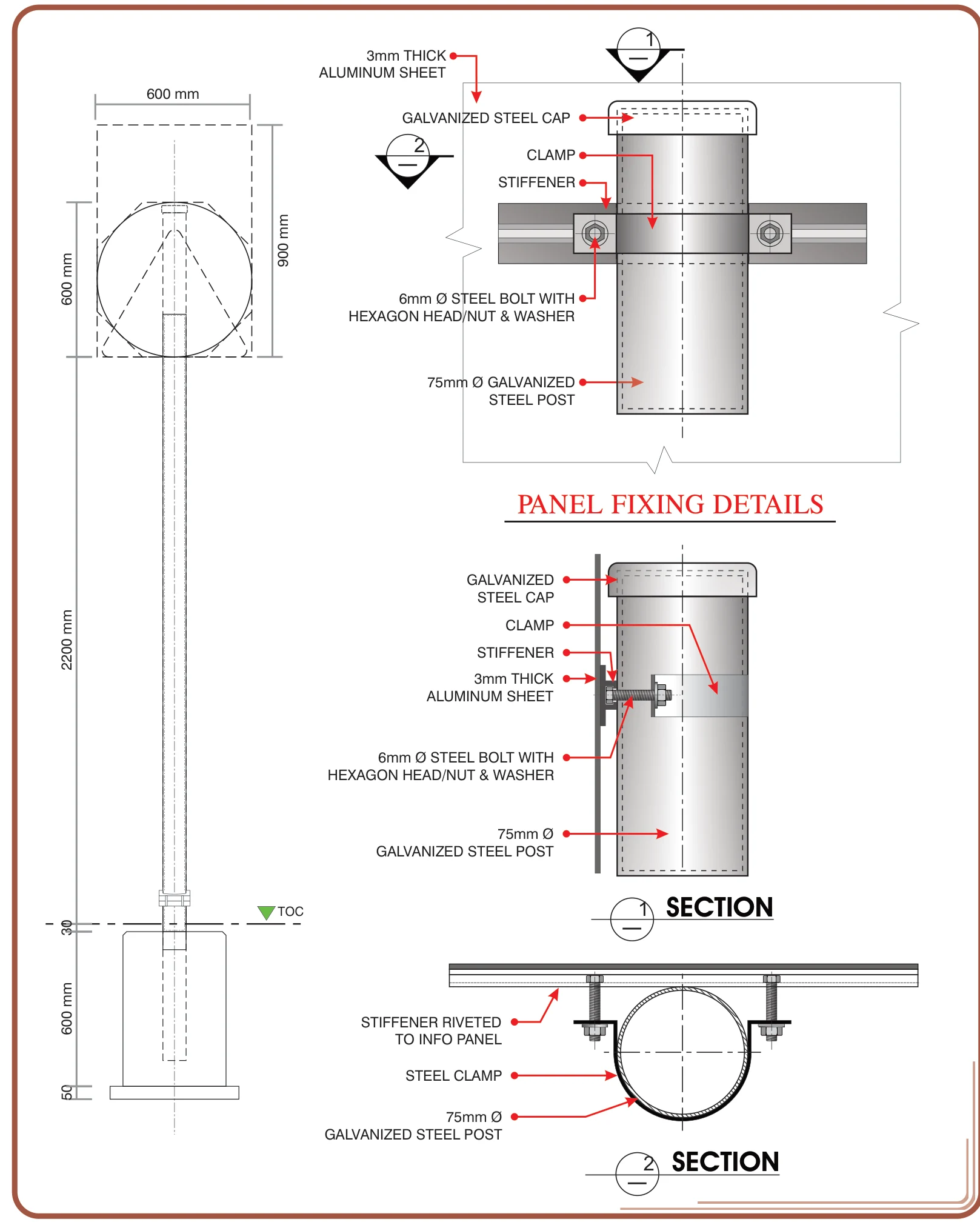

تفصيل أرشيفي لتثبيت لوحة مرور يوضح العمود والمشابك والدعامة الخلفية والقطاعات. — تفصيل فني من الأرشيف — تثبيت لوحة مرور، الورقة 96. افتح التفصيل بحجمه الكامل

لوحات المرور والمواقف

لتنظيم الحركة داخل المواقع والمواقف وإظهار الاتجاهات والرموز المطلوبة.

التثبيت: لوحات مثبتة على أعمدة بمشابك ودعامات خلفية؛ تختلف لوحات المواقف القائمة بذاتها في بنائها.
الوجه والخامة: صفائح ألمنيوم في تفصيل المرور، وأكريليك ومعدن مطلي في أمثلة المواقف.

الخامات والتجميع وتفاصيل المثال

الاستخدامات: مداخل المدارس والمرافق، طرق المواقع ومواقف السيارات.
الإطار والهيكل: أعمدة فولاذ مجلفن ومشابك ودعامات ومسامير في تفصيل المرور.
الكتابة والرسوم: رموز وكتابة، مع رسوم عاكسة في بعض أمثلة اللوحات الخارجية؛ فئة الانعكاس تُراجع حسب الطلب.
الإضاءة: العاكس ليس مصدراً للإضاءة؛ أمثلة المرور المختارة لا توضح إضاءة كهربائية.
تحديث المعلومات: الوجه لوحة مستقلة مثبتة على العمود، وليس نظام شرائح داخلية.

تفصيل المثال فقط

تفصيل المرور يوضح صفيحة ألمنيوم 3 مم وعمود فولاذ مجلفن بقطر 75 مم ومشابك. هذه تفاصيل رسم أرشيفي، وليست إثبات اعتماد مروري أو تصميم تثبيت صالح لكل موقع.

ناقش احتياجك

02 / استخدامات متكاملة

من مدخل المدرسة إلى الفصل

يمكن جمع لوحة تعريف المدرسة الخارجية مع أسماء الفصول والغرف وأدلة الأقسام في مجموعة مترابطة. يوثق الأرشيف تجميع اللوحة الخارجية ونظام اللوحات الداخلية؛ هما تركيبان مختلفان يخدمان المنشأة نفسها.

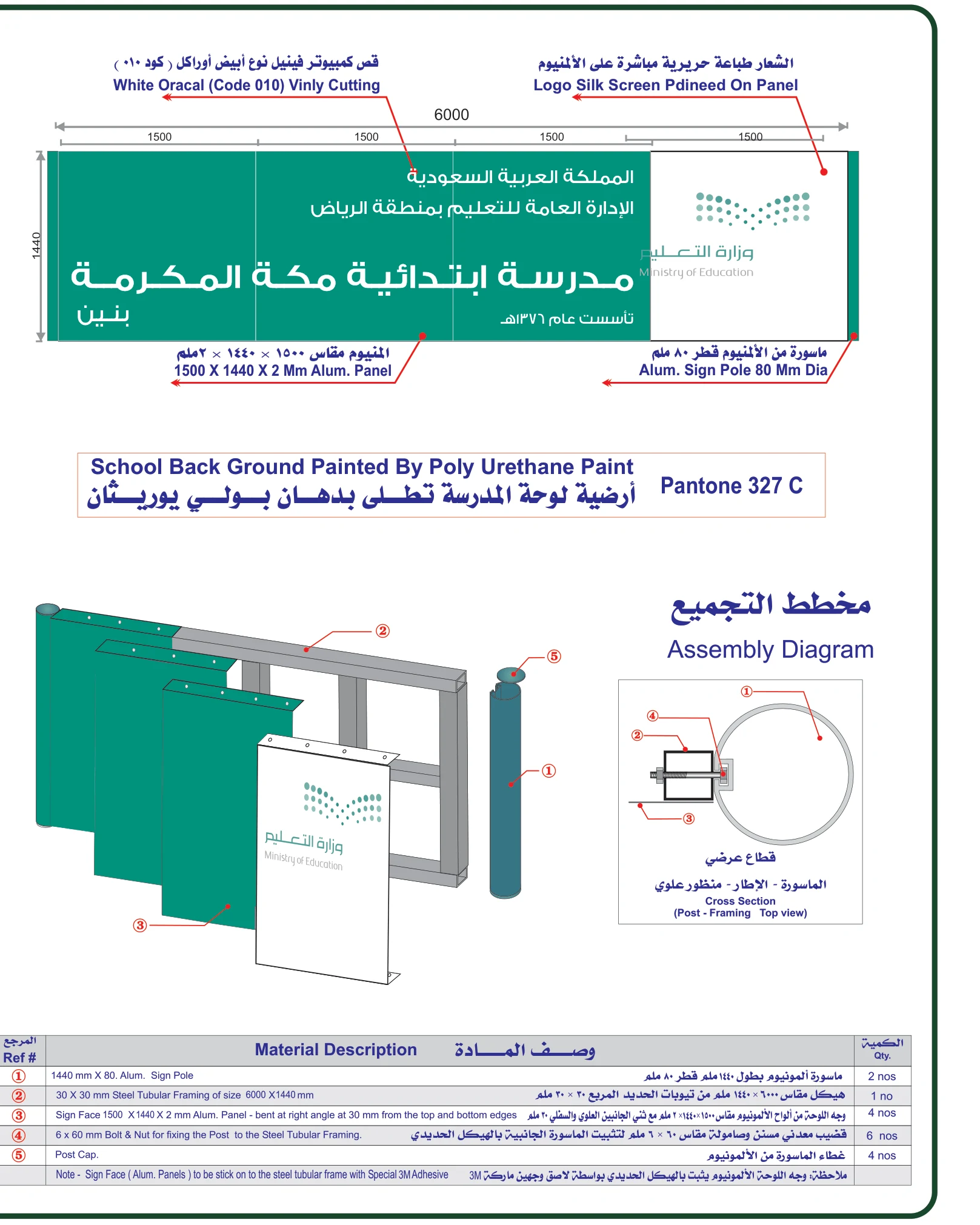

رسم تجميعي أرشيفي للوحة تعريف مدرسة يوضح ألواح الألمنيوم والإطار وقطاعات الأطراف. — تفصيل فني من الأرشيف — تجميع لوحة مدرسية خارجية، الورقة 100. افتح التفصيل بحجمه الكامل

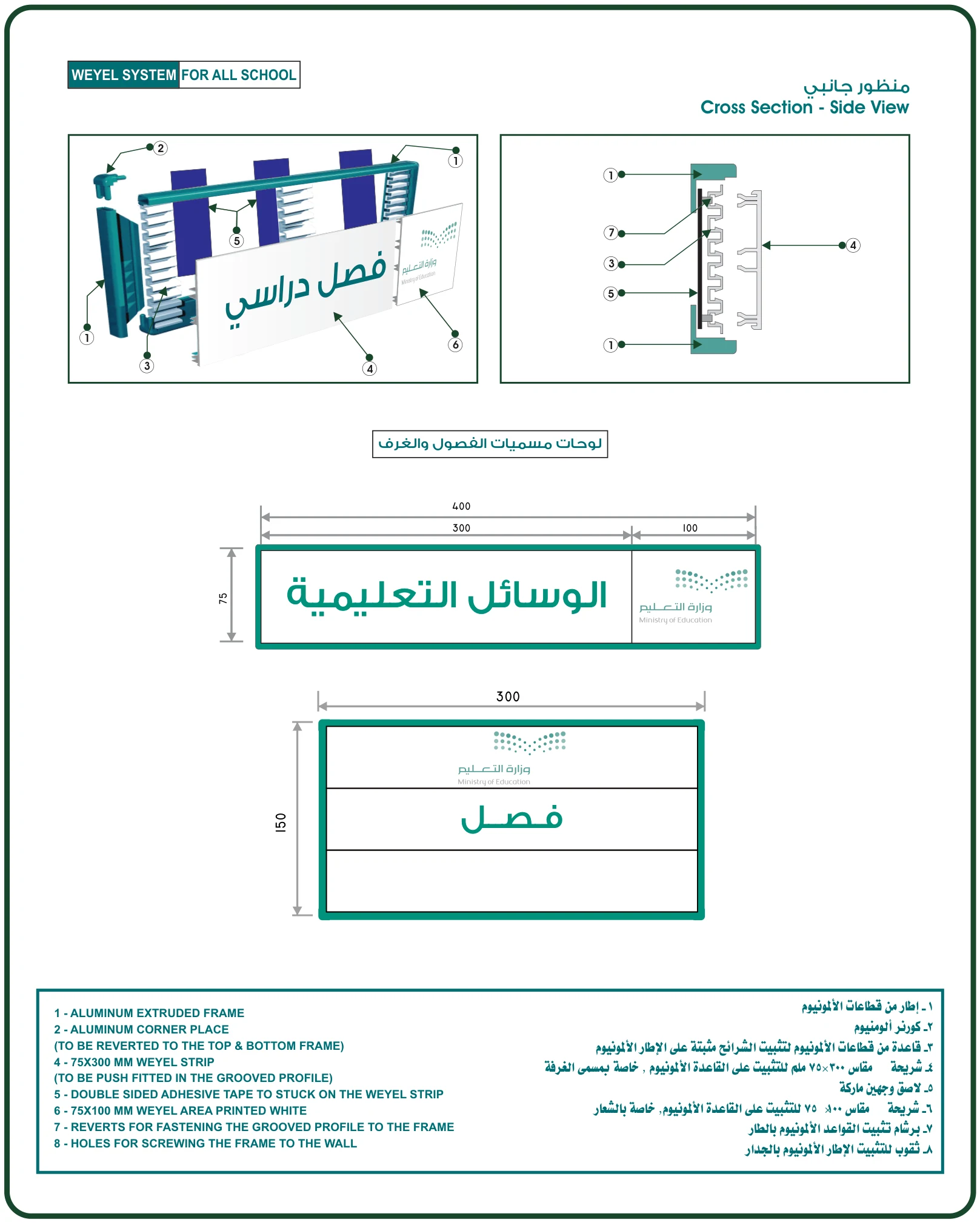

رسم تجميعي أرشيفي للوحة غرفة مدرسية يوضح شرائح المعلومات وإطار الألمنيوم وقطع الزوايا. — تفصيل فني من الأرشيف — إطار وشرائح لوحة غرفة، الورقة 103. افتح التفصيل بحجمه الكامل

الرسومات تشرح أمثلة موثّقة، لا مقاسات إلزامية لكل مدرسة ولا اعتماداً لجهة تعليمية. تفاصيل الهيكل وتثبيت اللوحة الخارجية تُراجع للموقع المطلوب.

الرعاية الصحية

تعريف الغرف والأقسام، أدلة المباني، واتجاهات جدارية أو معلّقة.

المكاتب

تعريف المكاتب والاستقبال وأدلة الطوابق، بقطاعات معيارية أو لوحات زجاج وأكريليك.

التجزئة والضيافة

حروف وشعارات واجهات، اتجاهات معلّقة، ولوحات غرف وأرقام مضيئة.

03 / التثبيت والخامات

الوجه ليس هو الهيكل

الاختيار لا يقتصر على لون أو خامة الوجه. نميّز بين سطح المعلومات، والهيكل الحامل، وطريقة تثبيته، ثم معالجة الكتابة والإضاءة.

جداري، بارز، معلّق أو قائم بذاته

اللوحة الجدارية تُقرأ قرب الغرفة، والبارزة تُرى على امتداد الممر، والمعلّقة تجمع اتجاهات فوق حركة الزوار، والقائمة بذاتها تعرّف الموقع. عدد الأوجه مستقل عن طريقة التثبيت.

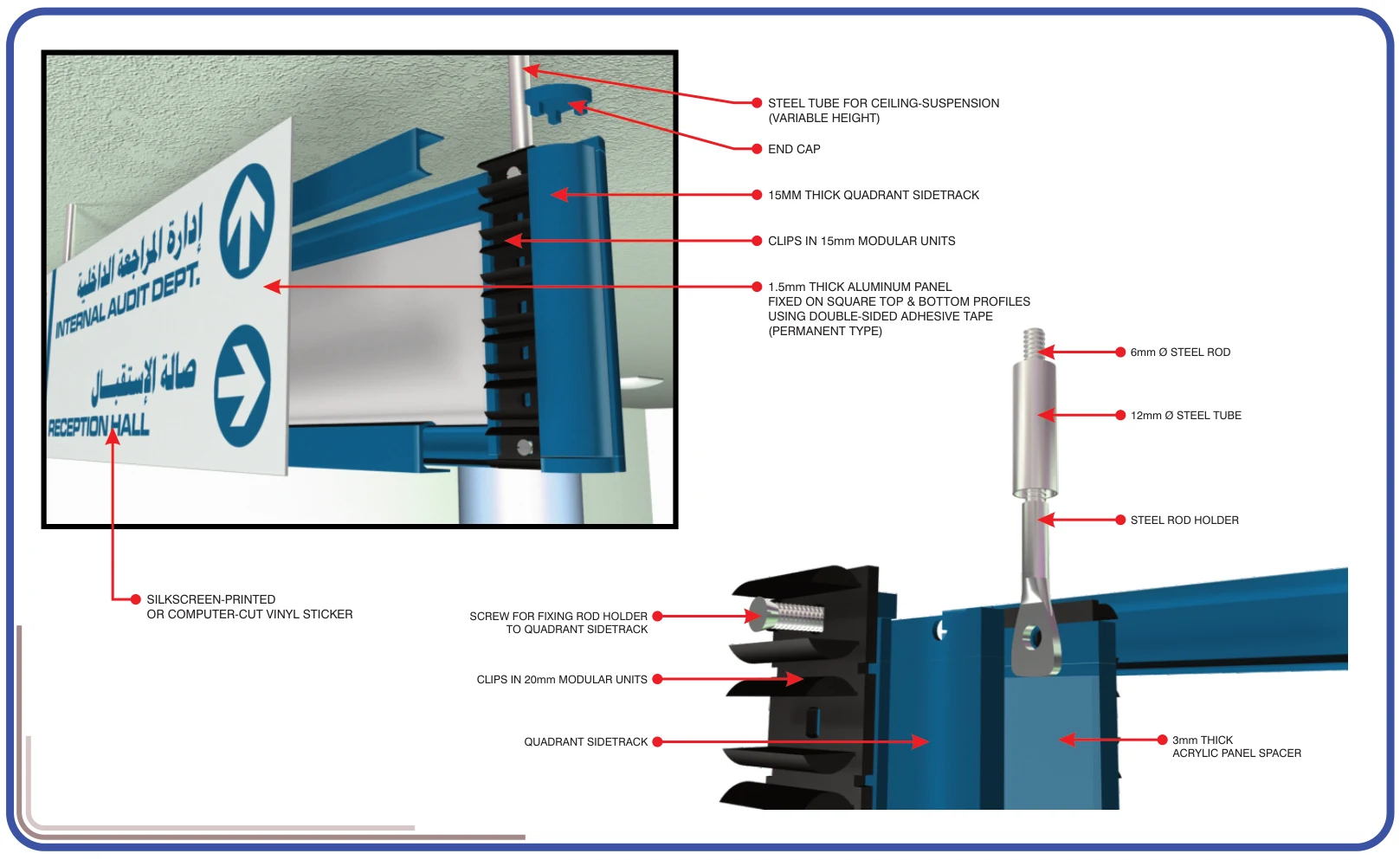

تفصيل تعليق أرشيفي يوضح قضيباً وأنبوباً فولاذيين وإطار اللوحة ومباعد الأكريليك. — تفصيل فني من الأرشيف — تركيب معلّق مستقل عن التفصيل الجداري، الورقة 4.

خامات الوجه والهيكل والتشطيب

ألمنيوم وPVC للأوجه المعيارية؛ زجاج وأكريليك للألواح؛ ستانلس ستيل ونحاس وألمنيوم للحروف. قد يكون الهيكل من قطاعات ألمنيوم أو فولاذ، مع كسوة أو تشطيب مختلف عن خامة الوجه. الأمثلة تشمل الأكسدة والطلاء بالبودرة والدهان والستانلس المصقول.

الرسوم ليست خامة اللوحة

الطباعة بالشاشة الحريرية، والفينيل المقصوص، والطباعة بالحبر، والكتابة المعدنية المقصوصة، والسفع الرملي معالجات مختلفة للمعلومات. يُحدد الأسلوب بحسب الوجه والتصميم، ولا يعني ذكره امتلاك آلة بعينها.

مضيء، عاكس، أو متوهّج بعد التعرض للضوء

الإضاءة الطرفية تضيء حافة الزجاج أو الأكريليك، والإضاءة الداخلية تكون داخل صندوق أو حرف. أما الرسم العاكس فيرد الضوء الساقط عليه، والمادة المتوهّجة ضوئياً تُظهر وهجاً بعد تعرضها للضوء؛ لا يعمل أي منهما كمصدر إضاءة كهربائية. تقنيات الأرشيف ليست مواصفة كهربائية للطلب الجديد.

الرسومات توضيح فني وليست تعليمات تركيب. أي أبعاد أو سماكات أو تفاصيل أساس تخص المثال المصوّر، وتُراجع للطلب والموقع الجديدين. أسماء الأنظمة الظاهرة داخل الرسومات مراجع الموردين في الكتالوج وليست خطوط منتجات مملوكة للعثمان.

كتالوج أنواع اللوحات والخامات

كتالوج فني كامل يضم أنواع اللوحات والخامات والقطاعات وأمثلة التصنيع والتركيب والأنظمة. الأبعاد والمواصفات الواردة أمثلة أرشيفية وليست مقاسات أو مواصفات قياسية حالية لكل طلب؛ تُراجع التفاصيل بحسب المشروع والموقع.

تحميل كتالوج أنواع اللوحات والخامات

PDF · نسخة محسّنة · ١٠٩ صفحات · نحو ٩٩ ميغابايت

04 / ابدأ المحادثة

لديك احتياج أو رسم؟

اتصل أو أرسل رسالة بالبريد لشرح المطلوب، سواء كان لوحة منفردة أو نظاماً لمنشأة. أرفق ما يتوفر لديك؛ لا تحتاج إلى اختيار كل التفاصيل قبل التواصل.

معلومات تساعدنا على فهم الطلب

وظيفة اللوحة ومكانها: داخلي أم خارجي.
صورة للموقع، رسم مبدئي أو مخطط، إن توفر.
الأبعاد التقريبية وعدد اللوحات واللغة المطلوبة.
طريقة التثبيت والإضاءة إن كانت محددة.
